Wykonywanie połączeń przewodów jest jednym z podstawowych etapów prac przy instalacji elektrycznej. Do tego celu wykorzystuje się różne rozwiązania, wśród których ważne miejsce zajmują złączki skręcane, czyli konstrukcje wykorzystujące mechaniczny zacisk śrubowy, oraz złączki samozaciskowe działające za pomocą odpowiedniego mechanizmu sprężynowego. Oba rozwiązania służą do wykonywania uporządkowanych połączeń, jednak różnią się sposobem mocowania żyły, przebiegiem montażu oraz wymaganiami dotyczącymi doboru do konkretnego przewodu. Nie można więc stwierdzić, że jeden rodzaj złączki będzie odpowiedni do każdego punktu instalacji. Przed wyborem trzeba określić między innymi rodzaj i przekrój przewodów, liczbę wykonywanych połączeń, parametry elektryczne produktu, ilość miejsca w puszce lub obudowie oraz wymagania dotyczące późniejszej kontroli czy modyfikacji instalacji. Dopiero zestawienie tych informacji pozwala świadomie zdecydować, jaki mechanizm połączeniowy będzie właściwy w danym miejscu.

Czym różnią się złączki skręcane od złączek samozaciskowych?

Najważniejsza różnica dotyczy mechanizmu, który utrzymuje przewód w złączce. W rozwiązaniu śrubowym odpowiednio przygotowana żyła jest umieszczana w zacisku, a następnie mechanicznie stabilizowana przez dokręcenie śruby. W ten sposób instalator wykonuje połączenie, które może zostać później skontrolowane, rozłączone albo zmodyfikowane. Złączki skręcane i listwy zaciskowe mogą być wykorzystywane między innymi w puszkach instalacyjnych, obudowach, rozdzielnicach oraz urządzeniach elektrycznych. Dostępne są przy tym konstrukcje o różnych przekrojach i liczbie torów, dlatego rozwiązanie można dopasować zarówno do prostego połączenia, jak i bardziej rozbudowanego punktu instalacyjnego. Złączki samozaciskowe działają inaczej, ponieważ zamiast klasycznej śruby zaciskowej wykorzystują odpowiedni mechanizm sprężynowy. Oznacza to, że podczas wykonywania połączenia nie trzeba dokręcać śruby w taki sposób jak w listwie zaciskowej. W zależności od konstrukcji konkretnego produktu przewód może być wprowadzany bezpośrednio do zacisku albo po wcześniejszym otwarciu mechanizmu, na przykład za pomocą dźwigni.

Różnica konstrukcyjna wpływa również na sposób pracy podczas montażu. W przypadku złączki śrubowej trzeba odpowiednio przygotować przewód, prawidłowo umieścić żyłę w zacisku i dokręcić śrubę zgodnie z wymaganiami producenta. Zbyt słaby docisk może nie zapewnić właściwego połączenia, natomiast nadmierne dokręcenie może doprowadzić do uszkodzenia przewodu albo elementu zaciskowego. Mechanizm samozaciskowy ogranicza liczbę czynności związanych z klasycznym dokręcaniem, ponieważ za docisk odpowiada konstrukcja sprężynowa. Nie oznacza to jednak, że złączkę samozaciskową można dobrać bez sprawdzania jej parametrów. Podobnie jak w przypadku wersji śrubowej należy zweryfikować dopuszczone rodzaje żył, zakres przekrojów, liczbę przewodów i sposób ich przygotowania. Różnica pomiędzy obydwoma rozwiązaniami nie sprowadza się więc do prostego podziału na rozwiązanie „lepsze” i „gorsze”. Są to dwa sposoby wykonywania połączenia, które należy dopasować do parametrów przewodów i konkretnego miejsca w instalacji.

Kiedy warto zastosować złączki skręcane w instalacji elektrycznej?

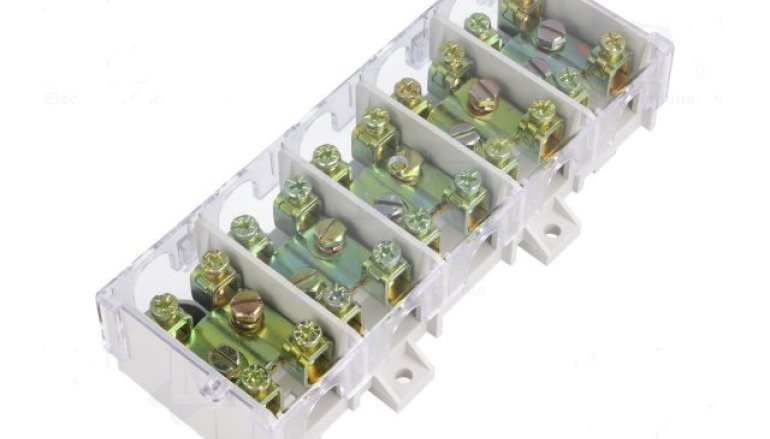

Złączki skręcane warto rozważyć przede wszystkim tam, gdzie potrzebne jest klasyczne, mechaniczne zamocowanie żyły za pomocą zacisku śrubowego oraz możliwość późniejszego rozłączenia lub modyfikacji połączenia. Rozwiązania tego typu mogą być stosowane w puszkach, obudowach, rozdzielnicach i urządzeniach elektrycznych, o ile konkretny produkt jest przeznaczony do danego zastosowania. Dużą grupę stanowią listwy zaciskowe składające się z kilku niezależnych torów. Przykładem są konstrukcje 12-torowe, które pozwalają uporządkować większą liczbę niezależnych połączeń w jednym miejscu. Dostępne są między innymi warianty oznaczone wartościami 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm² i 25 mm². Nie oznacza to jednak, że sam symbol przekroju wystarczy do prawidłowego wyboru. Trzeba sprawdzić pełną specyfikację produktu, ponieważ złączka musi odpowiadać rzeczywistemu przekrojowi i rodzajowi żyły, a także wymaganiom dotyczącym prądu i napięcia określonym dla danego modelu.

Zaletą listwy wielotorowej jest możliwość uporządkowania kilku połączeń za pomocą jednego elementu. Ma to znaczenie szczególnie wtedy, gdy w obudowie lub większej puszce spotyka się wiele przewodów, które trzeba połączyć w przejrzysty sposób. Przy wyborze trzeba jednak uwzględnić dostępną przestrzeń. Większa listwa wymaga miejsca zarówno na sam element, jak i na prawidłowe wprowadzenie oraz ułożenie przewodów. Nie powinno się nadmiernie zagęszczać złączek i żył w niewielkiej puszce tylko dlatego, że fizycznie można je w niej umieścić. Jeżeli połączeń jest dużo, odpowiednio większa puszka rozgałęźna może zapewnić wygodniejszy dostęp do zacisków. W określonych instalacjach można również stosować listwy zaciskowe z osłoną, które łączą funkcję wykonywania połączeń z dodatkową konstrukcją osłaniającą elementy zaciskowe. Każdy z tych wariantów wymaga jednak dopasowania liczby zacisków, przekrojów przewodów i parametrów elektrycznych do projektu konkretnej instalacji.

W jakich sytuacjach lepiej sprawdzą się złączki samozaciskowe?

Złączki samozaciskowe są praktycznym rozwiązaniem wtedy, gdy istotne jest ograniczenie liczby czynności wykonywanych podczas mocowania przewodu. Mechanizm sprężynowy eliminuje konieczność klasycznego dokręcania każdej śruby zaciskowej, dlatego prawidłowo dobrany produkt może usprawnić wykonywanie większej liczby połączeń. Jest to szczególnie zauważalne w punktach zawierających wiele przewodów, gdzie wielokrotne dokręcanie zacisków śrubowych wydłużałoby montaż. W zależności od konstrukcji złączki przewód może być bezpośrednio wsuwany do mechanizmu albo zacisk może być otwierany przy użyciu odpowiedniego elementu, na przykład dźwigni. Rozwiązanie z dźwignią może być przydatne również wtedy, gdy połączenie trzeba później rozłączyć i ponownie wykonać. Nie należy jednak traktować wszystkich złączek samozaciskowych jako produktów o identycznym zastosowaniu. Poszczególne modele mogą obsługiwać różne rodzaje żył i różne zakresy przekrojów, dlatego przed montażem zawsze trzeba sprawdzić ich specyfikację.

Porównując oba rozwiązania, warto zobaczyć także dostępne warianty produktów. Złączki skręcane można znaleźć tutaj: https://alkan.pl/kategoria-produktu/puszki-i-zlaczki/zlaczki-skrecane/. Wybór pomiędzy mechanizmem śrubowym a samozaciskowym powinien wynikać przede wszystkim z rodzaju przewodów, miejsca montażu, parametrów instalacji oraz sposobu wykonywania konkretnego połączenia. Złączka samozaciskowa może być wygodna tam, gdzie liczy się sprawne wykonanie większej liczby powtarzalnych połączeń i gdzie dany model jest kompatybilny z zastosowanymi przewodami. Konstrukcja śrubowa może natomiast odpowiadać punktom, w których przewidziano tradycyjne listwy zaciskowe, potrzebna jest określona liczba niezależnych torów albo projekt instalacji zakłada wykorzystanie konkretnych zacisków śrubowych. Nie ma zatem potrzeby traktowania tych technologii jako wzajemnie wykluczających się w całej instalacji. W jednym obiekcie mogą występować różne rodzaje połączeń, a każdy punkt powinien otrzymać rozwiązanie zgodne z jego rzeczywistymi wymaganiami.

Jak dobrać rodzaj złączki do przekroju i rodzaju przewodów?

Przekrój przewodu jest jednym z podstawowych parametrów, które trzeba znać przed wyborem złączki. W przypadku listew śrubowych dostępne są warianty przeznaczone do różnych zakresów, w tym produkty oznaczane wartościami 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm² czy 25 mm². Nie należy jednak stosować zasady, według której większy zacisk automatycznie nadaje się do wszystkich przewodów o mniejszych przekrojach. Każdy model ma określony zakres zastosowania wynikający z jego budowy i parametrów technicznych. Przewód musi zostać prawidłowo umieszczony i zamocowany w zacisku, dlatego rzeczywisty przekrój żyły należy zestawić z dokumentacją produktu. Analogiczna zasada dotyczy złączek samozaciskowych. Sam fakt, że końcówkę przewodu można fizycznie wsunąć do otworu, nie potwierdza jeszcze zgodności elementów. Trzeba sprawdzić zakres przekrojów podany przez producenta oraz rodzaje przewodów dopuszczone do stosowania z danym mechanizmem.

Drugim kryterium jest konstrukcja żyły. Przewód jednodrutowy jest sztywny, natomiast przewód linkowy składa się z wielu cienkich drucików i zachowuje się inaczej podczas umieszczania w zacisku. Dlatego w specyfikacji złączki trzeba sprawdzić, jakie rodzaje żył mogą być w niej stosowane i w jaki sposób powinny zostać przygotowane. W przypadku określonych przewodów oraz zacisków mogą być wymagane dodatkowe elementy, takie jak tulejki kablowe. Należy wówczas postępować zgodnie z wymaganiami konkretnego rozwiązania. Istotne jest również właściwe usunięcie izolacji. Odsłonięty fragment powinien pozwalać na prawidłowe osadzenie żyły, ale po wykonaniu połączenia poza przeznaczoną do tego przestrzenią nie powinien pozostawać niepotrzebnie odsłonięty przewodnik. Podczas zdejmowania izolacji nie wolno uszkodzić samej żyły. Dopiero po ustaleniu rodzaju przewodu, jego przekroju i sposobu przygotowania końcówki można świadomie porównać dostępne złączki śrubowe oraz samozaciskowe.

Na co zwrócić uwagę przy wyborze złączek do instalacji elektrycznej?

Dobór warto przeprowadzić według uporządkowanej kolejności. Najpierw należy ustalić rodzaj i przekróje wszystkich przewodów występujących w danym połączeniu, następnie liczbę potrzebnych zacisków lub torów, a później wymagane parametry elektryczne konkretnego produktu. Kolejnym krokiem jest ocena miejsca dostępnego w puszce, obudowie lub rozdzielnicy. Ma to szczególne znaczenie przy listwach wielotorowych, ponieważ większy element wraz z przewodami wymaga odpowiedniej przestrzeni montażowej. W przypadku zacisku śrubowego trzeba ponadto uwzględnić prawidłowy sposób dokręcania określony przez producenta. Po wykonaniu połączenia należy sprawdzić, czy żyła została właściwie osadzona i nie wysuwa się podczas delikatnej kontroli mechanicznej, a także czy poza zaciskiem nie pozostaje niepotrzebnie odsłonięty przewodnik. Warto skontrolować również stan obudowy, śruby i przewodu. Jeśli producent określa wymagany moment dokręcania, należy go przestrzegać.

Przy kompletowaniu materiałów można zapoznać się również z produktami instalacyjnymi dostępnymi w ALKAN: https://alkan.pl/. Sam zakup konkretnego rodzaju złączki powinien być jednak ostatnim etapem analizy, a nie jej początkiem. Najpierw trzeba odpowiedzieć na pytania: jakie przewody będą łączone, jakie mają przekroje, ile połączeń trzeba wykonać, ile miejsca jest dostępne i jaki sposób montażu przewidziano w danym punkcie. Dopiero wtedy można zdecydować pomiędzy rozwiązaniem śrubowym a samozaciskowym i wybrać konkretny model o odpowiednich parametrach. W przypadku listew śrubowych ważne jest właściwe przygotowanie żyły i dokręcenie zacisku, natomiast przy złączkach samozaciskowych trzeba przestrzegać sposobu przygotowania oraz wprowadzania przewodu określonego dla konkretnej konstrukcji. W obu przypadkach kluczowa pozostaje zgodność z dokumentacją producenta oraz projektem instalacji. Prace przy instalacji elektrycznej powinny być wykonywane zgodnie z zasadami bezpieczeństwa i przez osoby posiadające odpowiednią wiedzę oraz wymagane kwalifikacje.
