Wyłączniki nadprądowe należą do podstawowych elementów aparatury zabezpieczającej stosowanej w instalacjach elektrycznych. Ich zadaniem jest ochrona obwodu przed skutkami przepływu nadmiernego prądu, który może pojawić się między innymi wskutek przeciążenia lub zwarcia. W praktyce wybór odpowiedniego aparatu nie sprowadza się jednak do znalezienia wyłącznika z właściwą wartością prądu znamionowego. Na jego działanie wpływa również charakterystyka czasowo-prądowa, oznaczana między innymi literami B, C lub D. Określa ona zachowanie zabezpieczenia w określonych warunkach nadprądowych, w szczególności próg działania członu elektromagnetycznego. To właśnie dlatego dwa wyłączniki o takim samym prądzie znamionowym, ale różnych charakterystykach, nie powinny być traktowane jako rozwiązania równoważne. Dobór charakterystyki musi wynikać z parametrów chronionego obwodu, rodzaju podłączonych odbiorników, przewodów oraz warunków panujących w instalacji. Charakterystyka B jest powszechnie kojarzona z typowymi obwodami instalacji domowych, C stosuje się między innymi tam, gdzie podczas uruchamiania urządzeń mogą pojawiać się większe prądy rozruchowe, natomiast D jest przeznaczona do określonych zastosowań związanych z jeszcze większymi prądami chwilowymi. Nie oznacza to jednak, że wystarczy rozpoznać rodzaj urządzenia i na tej podstawie wybrać literę na obudowie zabezpieczenia. Konieczne jest sprawdzenie całego obwodu, ponieważ wyłącznik musi jednocześnie zapewniać wymaganą ochronę przewodów i prawidłowo reagować w warunkach zakłóceniowych.

Czym różnią się wyłączniki nadprądowe o charakterystyce B, C i D?

Charakterystyki B, C i D określają różne zakresy działania wyzwalacza elektromagnetycznego wyłącznika przy prądach znacznie przekraczających jego prąd znamionowy. Dla typowych wyłączników instalacyjnych charakterystyka B wiąże się z bezzwłocznym zadziałaniem członu elektromagnetycznego przy prądzie rzędu 3-5 razy większym od prądu znamionowego, charakterystyka C przy około 5-10-krotności, natomiast D przy około 10-20-krotności. Oznacza to, że przykładowy wyłącznik B16 i C16 mają taki sam prąd znamionowy 16 A, ale ich reakcja na odpowiednio duży krótkotrwały wzrost prądu nie jest taka sama. Charakterystyka C toleruje większy prąd chwilowy przed zadziałaniem członu elektromagnetycznego niż B, a charakterystyka D jeszcze większy niż C. Jest to istotne w obwodach z odbiornikami, które podczas uruchamiania przez krótki czas mogą pobierać prąd wielokrotnie większy od wartości występującej podczas normalnej pracy.

Nie oznacza to natomiast, że wyłącznik D jest „mocniejszy”, „lepszy” albo zapewnia większą ochronę niż B. Takie podejście prowadziłoby do błędnego doboru aparatury. Każda charakterystyka została przewidziana do określonych warunków i musi współpracować z parametrami całego obwodu. Wyłącznik nadprądowy ma zarówno człon reagujący na przeciążenie, jak i człon elektromagnetyczny odpowiadający za bardzo szybkie działanie przy odpowiednio dużym prądzie. W praktyce znaczenie ma więc nie tylko litera B, C lub D, ale również prąd znamionowy, zdolność zwarciowa aparatu, napięcie znamionowe, liczba biegunów, przekrój i sposób ułożenia przewodów, spodziewany prąd zwarciowy oraz charakter podłączonych odbiorników. Zmiana samej charakterystyki bez sprawdzenia tych parametrów może spowodować, że zabezpieczenie nie będzie prawidłowo dopasowane do instalacji.

Do jakich obwodów i urządzeń najlepiej sprawdza się charakterystyka B?

Wyłączniki o charakterystyce B są bardzo często stosowane w typowych instalacjach budynków mieszkalnych i innych obwodach, w których podczas normalnego uruchamiania odbiorników nie występują szczególnie wysokie prądy rozruchowe. Mogą być wykorzystywane między innymi w odpowiednio zaprojektowanych obwodach oświetleniowych i gniazdowych, przy czym każdorazowo konieczne jest dopasowanie konkretnego zabezpieczenia do parametrów przewodów oraz odbiorników. Przykładowo oznaczenie B16 informuje, że aparat ma charakterystykę B i prąd znamionowy 16 A, ale sama obecność wartości „16” nie przesądza jeszcze, że zabezpieczenie będzie właściwe dla każdego obwodu gniazd. Podobnie B10 nie powinien być automatycznie utożsamiany z każdym obwodem oświetleniowym. Prąd znamionowy zabezpieczenia dobiera się z uwzględnieniem obciążalności przewodu i parametrów instalacji, a charakterystykę do sposobu zachowania odbiorników oraz warunków wymaganych do prawidłowego działania ochrony.

Charakterystyka B ma stosunkowo niski próg działania członu elektromagnetycznego w porównaniu z C i D, dlatego dobrze odpowiada wielu obwodom, w których nie jest potrzebna zwiększona tolerancja na duże prądy rozruchowe. Jednocześnie współczesny dom może zawierać bardzo różnorodne odbiorniki, dlatego nie należy przyjmować, że wszystkie zabezpieczenia w rozdzielnicy muszą mieć charakterystykę B tylko dlatego, że jest to instalacja mieszkaniowa. Zasilacze, silniki, sprężarki, transformatory oraz inne urządzenia mogą zachowywać się podczas załączania inaczej niż klasyczne obciążenia rezystancyjne. Jeżeli po włączeniu konkretnego urządzenia prawidłowo dobrany wyłącznik regularnie wyzwala, nie należy od razu zastępować go aparatem C lub zwiększać jego prądu znamionowego. Najpierw trzeba ustalić przyczynę zadziałania oraz sprawdzić parametry odbiornika i instalacji. Niepożądane wyzwalanie może mieć różne przyczyny i powinno być ocenione na podstawie pomiarów oraz dokumentacji urządzeń.

Kiedy warto zastosować wyłącznik nadprądowy o charakterystyce C?

Charakterystyka C znajduje zastosowanie w obwodach, w których prawidłowa praca odbiorników może wiązać się z większym chwilowym poborem prądu podczas ich uruchamiania. Dotyczy to na przykład niektórych urządzeń wyposażonych w silniki, transformatorów czy innych odbiorników generujących zwiększony prąd załączeniowy. Ponieważ człon elektromagnetyczny wyłącznika C reaguje w innym zakresie niż w aparacie B, odpowiednio dobrane zabezpieczenie może ograniczyć ryzyko niepotrzebnego zadziałania podczas normalnego rozruchu urządzenia. Z tego względu charakterystykę C spotyka się między innymi w instalacjach warsztatowych, technicznych czy w określonych obwodach zasilających urządzenia o podwyższonym prądzie rozruchowym. Wybierając aparaturę modułową do takich zastosowań, można porównać dostępne rozwiązania między innymi w ofercie ALKAN na https://alkan.pl/, zwracając uwagę na pełne parametry wyłączników, a nie wyłącznie oznaczenie literowe i wartość prądu znamionowego.

Zastosowanie charakterystyki C musi jednak zostać poprzedzone sprawdzeniem, czy w danym obwodzie zapewnione będą wymagane warunki skutecznego działania zabezpieczenia. Wyższy próg zadziałania członu elektromagnetycznego oznacza, że do szybkiego wyłączenia potrzebny jest większy prąd niż w przypadku analogicznego aparatu o charakterystyce B. Dlatego nie można traktować wymiany B na C jako prostego sposobu na rozwiązanie problemu wyzwalania zabezpieczenia. Przed zmianą należy między innymi sprawdzić parametry obwodu i wyniki odpowiednich pomiarów. Jeżeli dostępny prąd zwarciowy jest niewystarczający w odniesieniu do zastosowanej charakterystyki, zabezpieczenie może nie zadziałać w sposób wymagany dla danego układu ochrony. Właśnie dlatego charakterystykę C należy dobierać na podstawie rzeczywistych potrzeb odbiornika i obliczeń instalacji, a nie dlatego, że użytkownik chce uniknąć przypadkowego wyłączania aparatu.

W jakich instalacjach stosuje się wyłączniki nadprądowe o charakterystyce D?

Wyłączniki o charakterystyce D przeznaczone są do obwodów, w których mogą występować bardzo wysokie, lecz krótkotrwałe prądy związane z normalnym uruchamianiem określonych odbiorników. W praktyce dotyczy to wybranych urządzeń o dużych prądach rozruchowych, na przykład niektórych silników, transformatorów czy specjalistycznego wyposażenia technicznego. Z tego względu charakterystyka D jest zdecydowanie mniej typowym wyborem dla standardowych obwodów mieszkaniowych niż B. Może natomiast pojawiać się w odpowiednio zaprojektowanych instalacjach przemysłowych, warsztatowych lub technicznych, gdzie właściwości zasilanych urządzeń uzasadniają zastosowanie aparatu o takiej charakterystyce. Nie należy jednak wybierać D wyłącznie dlatego, że odbiornik ma dużą moc. Istotny jest rzeczywisty przebieg prądu podczas uruchamiania oraz wymagania dotyczące ochrony danego obwodu.

Przy charakterystyce D szczególnie ważna staje się weryfikacja warunków zwarciowych. Człon elektromagnetyczny takiego aparatu wymaga znacznie większego prądu do szybkiego zadziałania niż wyłącznik B o takim samym prądzie znamionowym. Zastosowanie D w miejscu, w którym instalacja nie zapewnia odpowiednich parametrów, może więc prowadzić do nieprawidłowego działania ochrony. Charakterystyka D nie powinna być używana jako rozwiązanie problemu częstego wyzwalania aparatu B lub C bez wcześniejszego ustalenia przyczyny. Jeśli urządzenie przy rozruchu powoduje zadziałanie zabezpieczenia, trzeba sprawdzić jego dokumentację, wartość i czas trwania prądu rozruchowego, parametry przewodów, impedancję pętli zwarcia, spodziewany prąd zwarciowy oraz pozostałe elementy instalacji. Dopiero na tej podstawie można określić, czy D jest właściwym rozwiązaniem.

Na co zwrócić uwagę przy doborze wyłącznika nadprądowego do konkretnego obwodu?

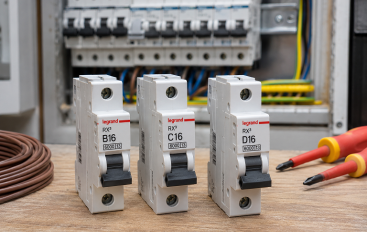

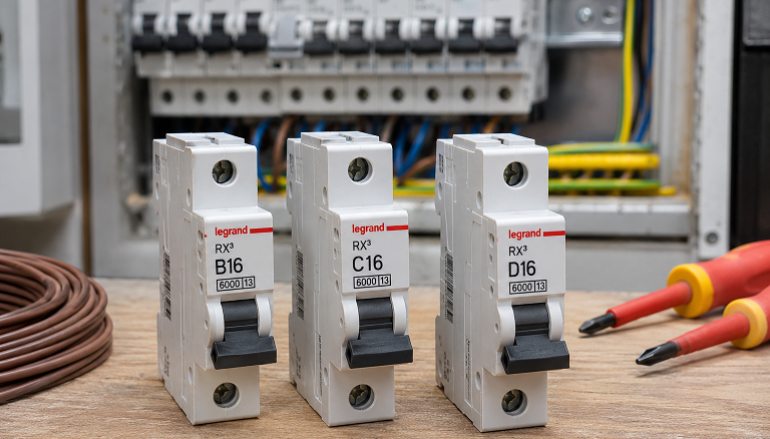

Dobór wyłącznika należy rozpocząć od parametrów całego obwodu, a nie od samego urządzenia zabezpieczającego. Trzeba znać przekrój, materiał i sposób ułożenia przewodów, charakter obciążenia, przewidywany prąd roboczy oraz warunki zwarciowe. Następnie dobiera się odpowiedni prąd znamionowy i charakterystykę czasowo-prądową zabezpieczenia, uwzględniając również wymaganą zdolność zwarciową, liczbę biegunów i pozostałe parametry aparatu. Warto pamiętać, że oznaczenia B16, C16 i D16 nie opisują trzech stopni „mocy” tego samego zabezpieczenia. Wszystkie mają prąd znamionowy 16 A, ale różnią się sposobem reakcji na odpowiednio duże wartości prądu. Osoby kompletujące wyposażenie rozdzielnicy mogą znaleźć różne rodzaje aparatury modułowej w ofercie ALKAN dostępnej na https://alkan.pl/, jednak ostateczny wybór konkretnego wyłącznika powinien wynikać z parametrów technicznych instalacji i wymaganej funkcji ochronnej.

Szczególnie niebezpiecznym błędem jest samodzielne zwiększanie prądu znamionowego zabezpieczenia lub zmiana charakterystyki na C albo D tylko po to, aby wyłącznik przestał reagować podczas uruchamiania urządzenia. Powtarzające się zadziałanie zabezpieczenia jest informacją, że należy znaleźć jego przyczynę. Może nią być przeciążenie, zwarcie, nieprawidłowo dobrany aparat, duży prąd rozruchowy odbiornika albo problem w samej instalacji. Wymiana zabezpieczenia bez sprawdzenia obciążalności przewodów i warunków ochrony może spowodować, że obwód przestanie być chroniony w sposób zgodny z projektem. Dobór wyłączników nadprądowych, a szczególnie zmiana istniejącego zabezpieczenia na aparat o innej charakterystyce, powinny więc zostać poprzedzone analizą i odpowiednimi pomiarami wykonanymi przez osobę posiadającą właściwe kwalifikacje. Charakterystyki B, C i D nie konkurują ze sobą - każda odpowiada innym warunkom pracy, a właściwy wybór polega na dopasowaniu aparatu do konkretnego obwodu.
